技術紹介
スクリュー製作
様々なスクリューコンベア用スクリューの注文を承っております。
お客様のニーズに対応し、『職人の手と技』で特殊な形状のスクリューも、一工程ずつ丁寧に製作致します。
『こんなことができたらいいな』と思うことがありましたら
ぜひ、お気軽にお問合せ・お見積をご依頼ください。
弊社のサービスが品質、納期、価格で多くのお客様にお役に立てることを期待しております。

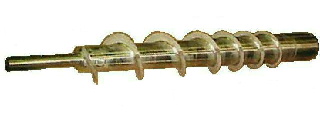

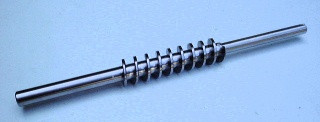

特殊加工事例
スクリューコンベア用スクリューの製作工程

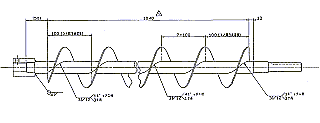

1.図面を読む
当たり前の事ですが、とても重要な工程です。
大きさは？ スパイラルのピッチは？ 等々
CAD、レーザー加工、旋盤が一斉に動き出します。
2.スパイラルの計算
スパイラルの内径・外径・ピッチから、どの大きさに切れば良いか計算します。
また、材料取りをなるべく良くするように計算もします。（ネスティング）
なんと！ 自社製プログラムなのです。
仕事の頻度により、他にもいろいろなプログラムを組んでいます。

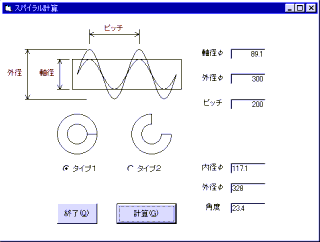

スパイラルの計算

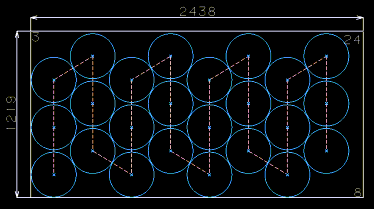

ネスティング

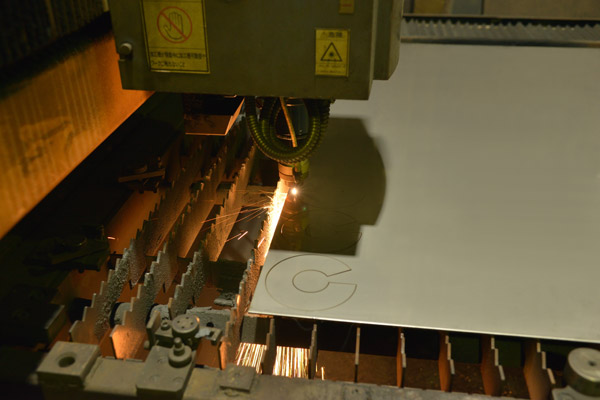

3.レーザー加工
ドーナツ状のものを母材からムダなく切り出します。
最大加工厚さ
SS400 T=16mm
SUS304 T=9mm
4尺x8尺 (1219x2438) まで加工可能です。

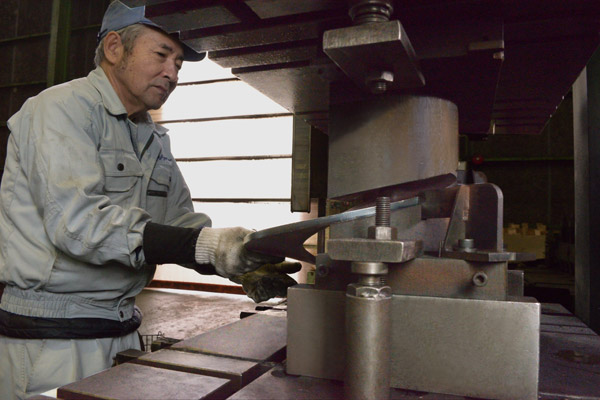

4.プレス加工
プレス機でレーザー加工したものを、指定されたピッチに曲げます。
様々な大きさ・ピッチの金型があります。
5.旋盤加工

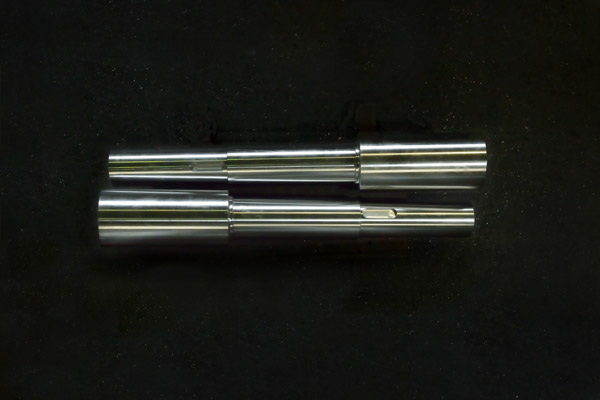

旋盤で軸の加工を行い、キー溝を掘ります。
6.溶接加工
出来上がった各種部品を溶接して取り付けます。
また、軸の振れをチェックし、修正します。

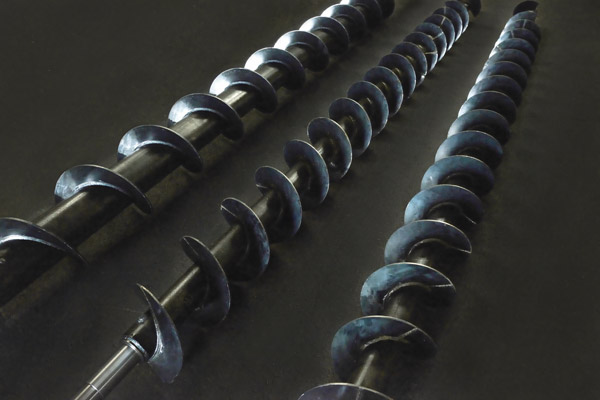

以上で完成！
スクリューの寸法 （一般） |
||
|
最小 |
最大 |
軸 (φ) |
30mm |
300mm |
羽根の外径 (φ) |
50mm |
600mm |
ピッチ |
30mm |
500mm |
